Импульсный блок питания для лампового унч УНЧ smps-6n13s
Данный импульсный блок питания предназначен для двухтактного лампового усилителя на 6Н13с
Выходные напряжения +7.3В с током до 15Ампер кратковременно и 8 - длительно (до 6.3в для каждой лампы
гасятся добавочными резисторами, уменьшающими нагрузку на лампы и на сам блок питания)
+12в до 1А, -50в с током в 50мА и 280в с током до 400мА
Микросхема в so16 корпусе sg3525 установлена перевернутой (маркировкой к плате)
Размеры платы 144мм x 77мм
Схема:
Вид снизу:
Вид сверху:
Вид на выходную часть:
Плата в формате sprint layot:
smps-6n13s.lay(zip)(47k)

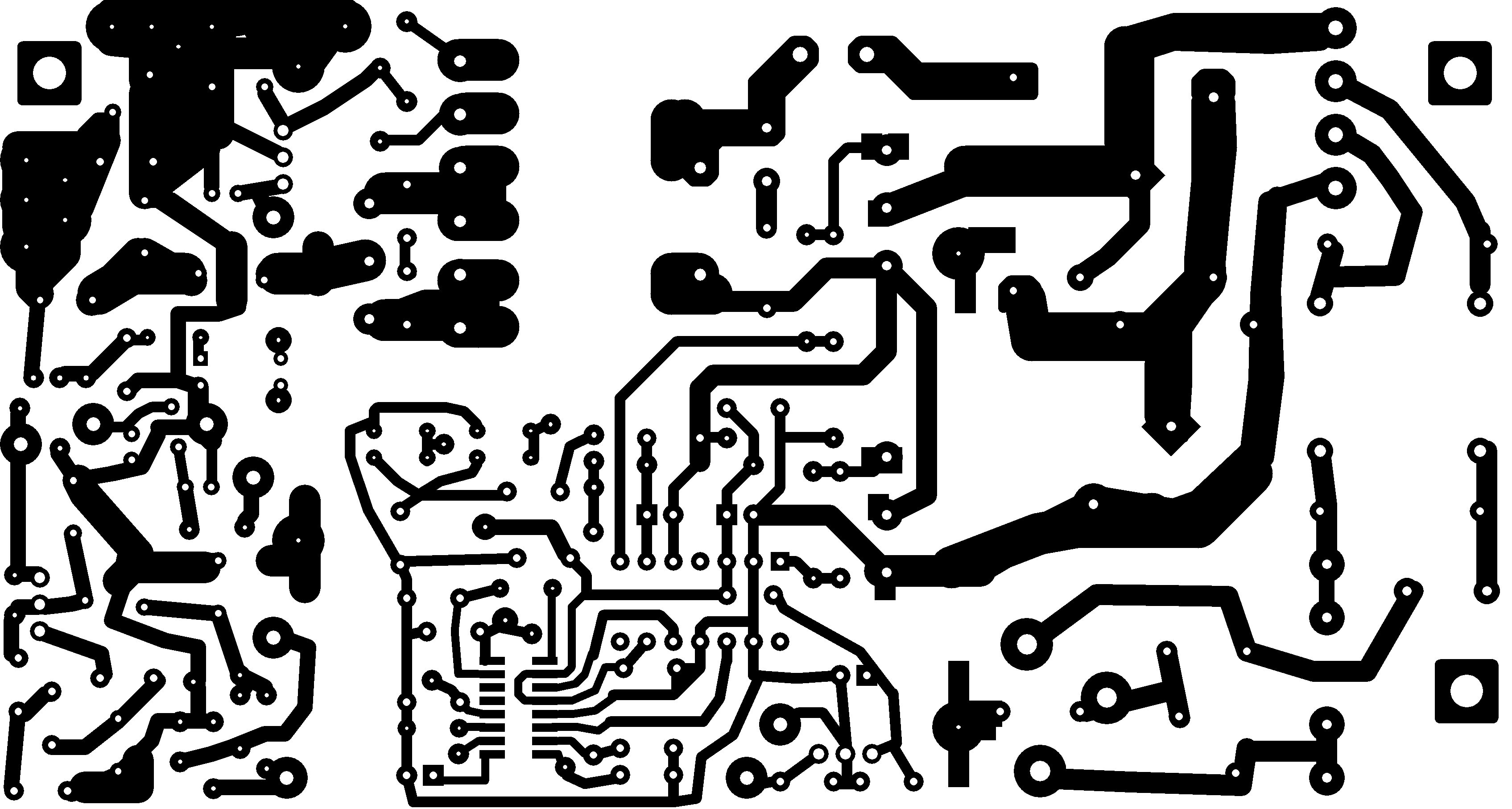

Плата для лазерно-утюжной технологии:
PDF на ключевые транзисторы:
11n60c3.pdf(675k)
